Технический отчет по результатам обследования и оценки технического состояния строительных конструкций консольной пристройки
Заказчик: | Смотреть полный отчет  |
Цель обследования
Цель обследования – оценка фактического состояния существующих строительных конструкций консоли. Результат обследования – технический отчет о фактическом состоянии строительных конструкций с рекомендациями о необходимости и способах устранения выявленных дефектов и повреждений, соответствующий требованиям ГОСТ 31937-2011 «Здания и сооружения. Правила обследования и мониторинга технического состояния», СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений».
Характеристика объекта обследования

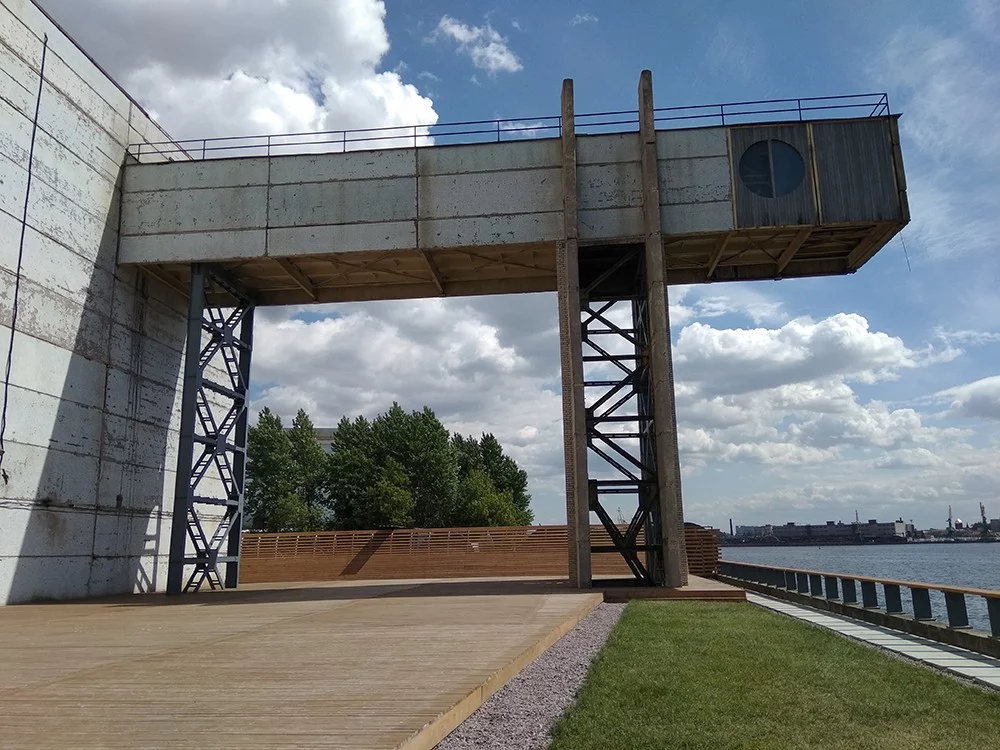

Пристройка в виде консоли расположена на территории завода. Данное сооружение выполняло функцию погрузочной галереи. Готовая продукция по галерее транспортировалась на суда для доставки речным и морским путем. Размеры обследуемого сооружения в плане 4,8×30 м. Высота этажа составляет 3,3 м. Основными конструктивными элементами являются:
- фундаменты;
- колонны;
- металлические фермы;

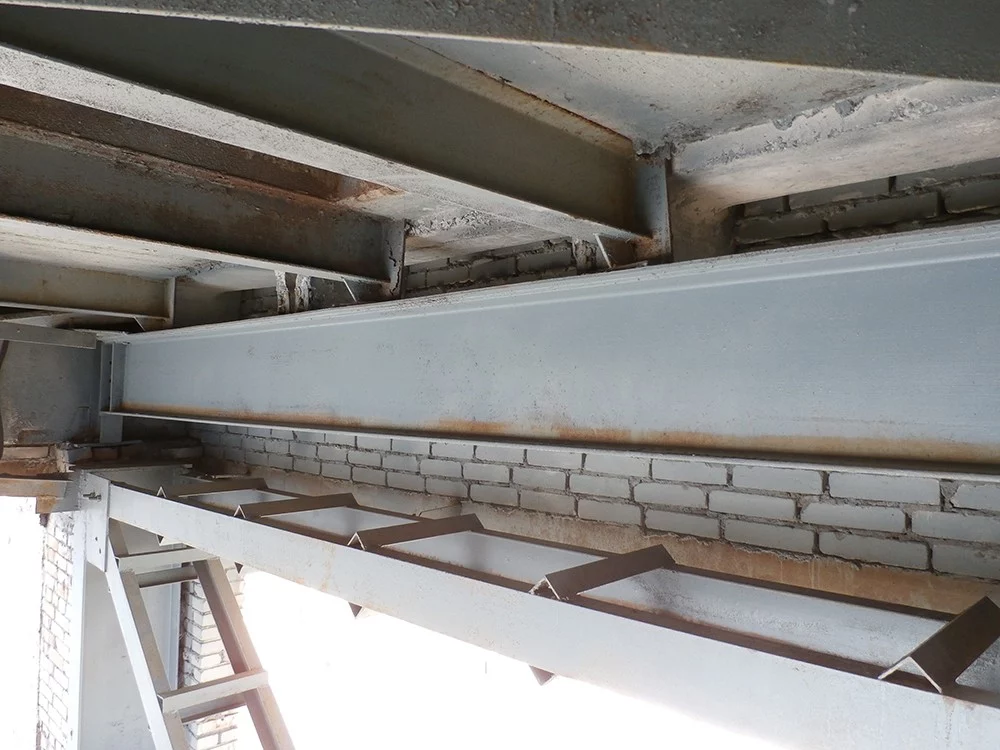

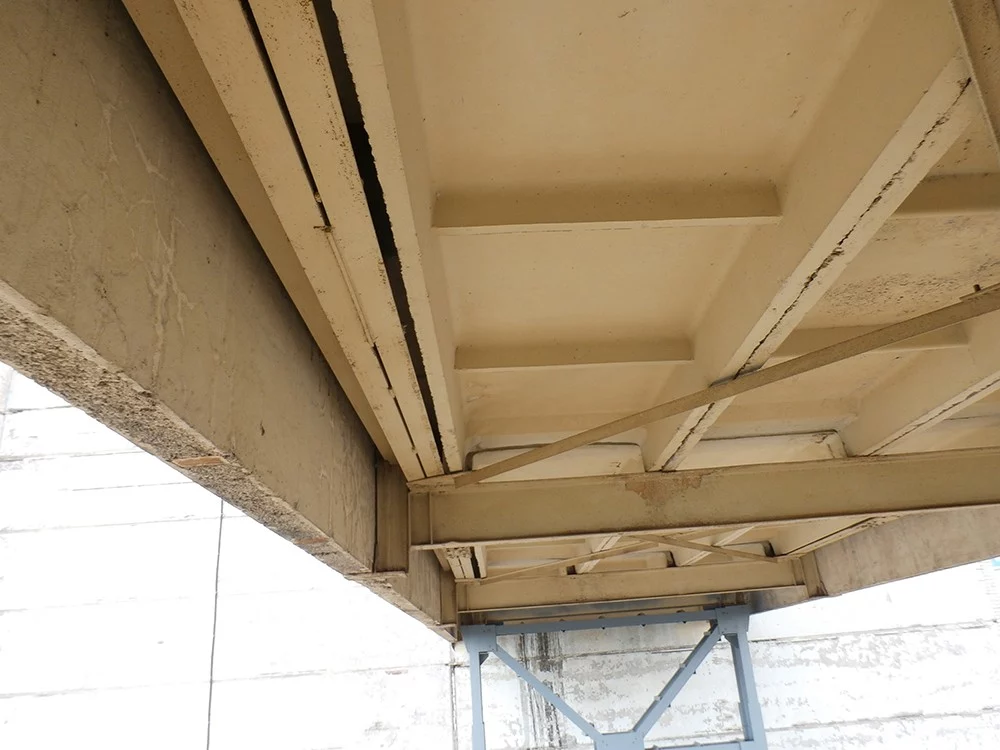

- плиты перекрытия и покрытия;
- балки перекрытия и покрытия;

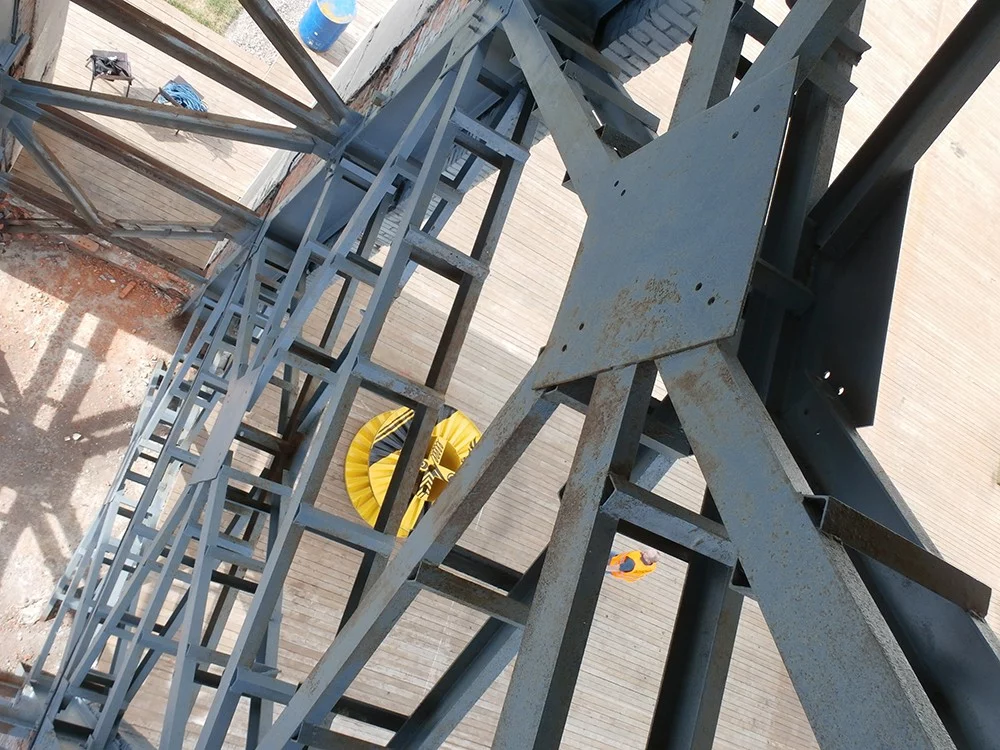

- связи;

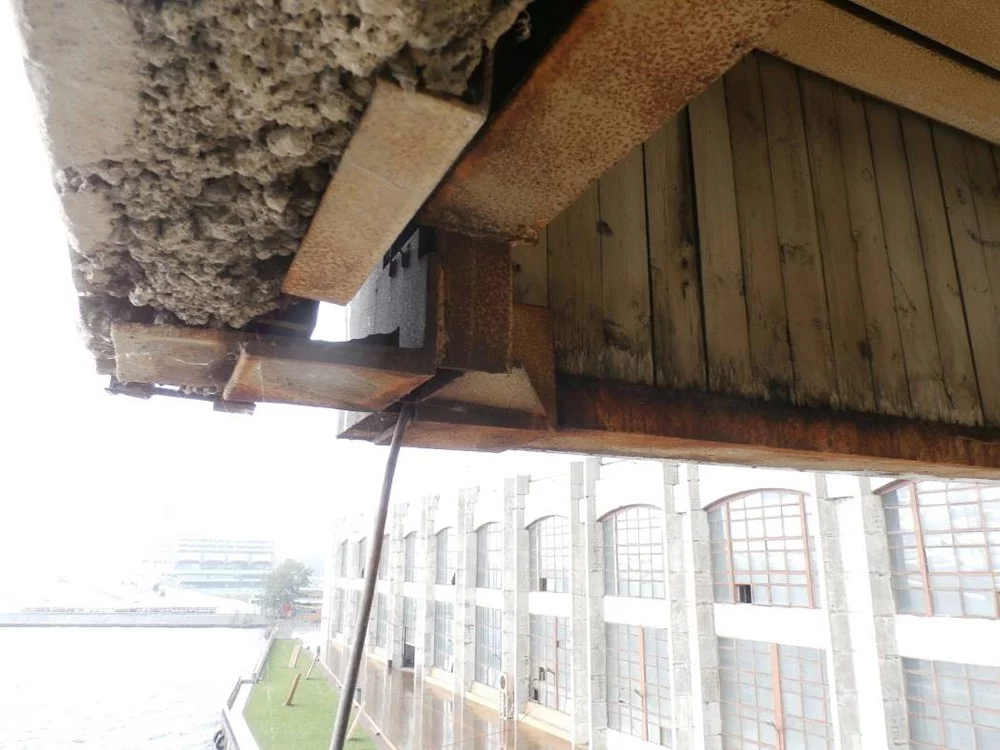

- стеновые панели.
Конструктивная галерея представляет собой пространственное сооружение, образованное двумя плоскими фермами. По нижним и верхним поясам ферм закреплены поперечные балки, по которым уложены ребристые плиты перекрытия и покрытия. Галерея опирается шарнирно на колонны, высота колонн 13.35 м. На момент проведения обследования конструкции галереи не эксплуатируются по назначению.
